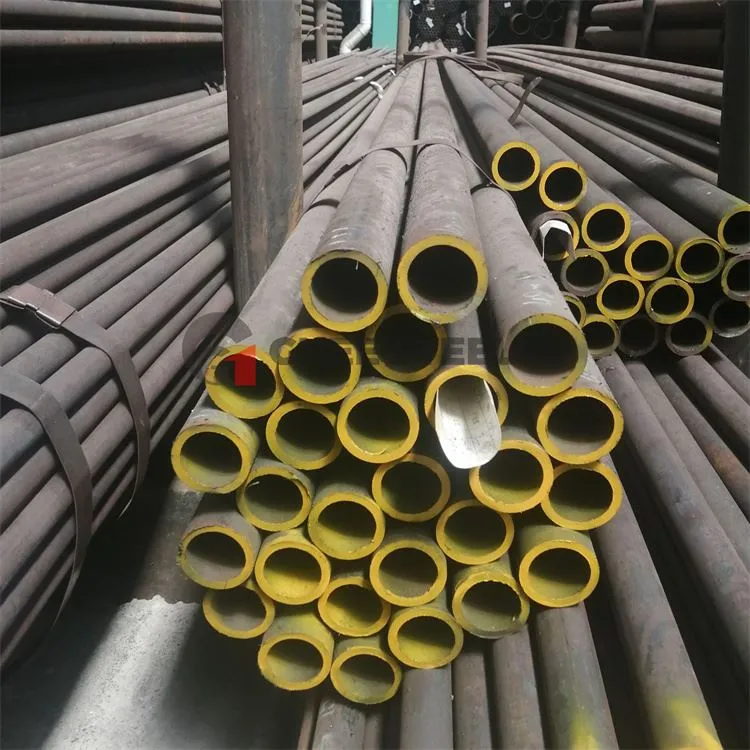

Tiwb Dur aloi JIS G3441
Mae'r Safon Ddiwydiannol Japaneaidd hon yn nodi pibellau dur aloi, y cyfeirir atynt o hyn ymlaen fel "pibellau", i'w defnyddio mewn peiriannau, automobiles a rhannau peiriant eraill.
JIS G3441 Alloy Steel Tube Cyflenwr-GNEE
Dylai'r dull gweithgynhyrchu pibellau fod yn ddi-weldiad neu'n weldio gwrthiant. Mae egwyddor y tiwb fel un wedi'i weithgynhyrchu neu wedi'i weithio'n oer neu wedi'i anelio yn unig. Fodd bynnag, gall y gorchmynydd bennu triniaeth wres briodol heblaw anelio os oes angen.
Gradd: SCr420TK, SCM415TK, SCM418TK, SCM420TK, SCM430TK, SCM435TK, SCM440TK
OD: 38 - 426}mm
WT: 5 - 60}mm
Hyd: 3000-12000mm
Cais: a ddefnyddir ar gyfer peiriannau, automobiles, a rhannau peiriant eraill.
Safonau cyfatebol: ASTM A519, EN 10297-1
Cyfansoddiad Cemegol a phriodweddau mecanyddol JIS G3441 Tiwb Dur Di-dor Alloy
Gradd a Chyfansoddiad Cemegol (％)
|
Gradd |
C Llai na neu'n hafal i |
Si |
Mn |
P Llai na neu hafal i |
S Llai na neu'n hafal i |
Cr |
Mo |
|
SCM 420TK |
0.18~ 0.23 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
- |
|
SCM 415TK |
0.13~ 0.18 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
|
SCM 418TK |
0.16~ 0.21 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
|
SCM 420TK |
0.18~ 0.23 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
|
SCM 430TK |
0.28~ 0.33 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
|
SCM 435TK |
0.33~ 0.38 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
|
SCM 440TK |
0.38~ 0.43 |
0.15~ 0.35 |
0.60~ 0.85 |
0.030 |
0.030 |
0.90~ 1.20 |
0.15~ 0.30 |
| Nodyn: 1. Nid yw Ni fel amhuredd mewn pibellau dur amrywiol yn fwy na 0.25%, ac nid yw Cu yn fwy na 0.30%; 2. Pan fydd y prynwr yn gofyn am ddadansoddiad o'r cynnyrch gorffenedig, mae'r gwyriad a ganiateir fel y nodir yn Nhabl 3 o JIS G0321. | |||||||
Goddefiad diamedr allanol a thrwch wal
Goddef OD a WT
|
Adran |
Goddefgarwch ar OD |
Goddefgarwch ar WT |
||
|
Dosbarth 1 |
D＜50m |
�% B1% 7B{0}}.5 mm |
S＜4mm
|
+0.6mm -0.5mm |
|
50mm Yn llai na neu'n hafal i D |
±1% |
S Mwy na neu'n hafal i 4mm |
+1% -12.5% |
|
|
Dosbarth 2 |
D＜50m |
�% B1% 7b{0}}.25mm |
S＜3mm |
�% B1% 7b{0}}.3mm |
|
50mm Yn llai na neu'n hafal i D |
±0.5% |
S Mwy na neu'n hafal i 3mm |
±10% |
|
|
Dosbarth 3 |
D＜25m |
�% B1% 7B{0}}.12 mm |
S＜2mm |
�% B1% 7B{0}}.15mm |
|
40mm ＞D Mwy na neu'n hafal i 25mm |
�% B1% 7B{0}}.15 mm |
|
|
|
|
50mm ＞D Mwy na neu'n hafal i 40mm |
�% B1% 7b{0}}.18 mm |
S Mwy na neu'n hafal i 2mm |
±8% |
|
|
60mm ＞D Mwy na neu'n hafal i 50mm |
�% B1% 7B{0}}.20 mm |
Nodiadau: rhaid talgrynnu goddefiant ar drwch pob wal i un lle degol yn unol â rheol JIS Z 8401 |
||
|
70mm ＞D Mwy na neu'n hafal i 60mm |
�% B1% 7B{0}}.23mm |
|||
|
80mm ＞D Mwy na neu'n hafal i 70mm |
�% B1% 7B{0}}.25 mm |
|||
|
90mm ＞D Mwy na neu'n hafal i 80mm |
�% B1% 7B{0}}.30mm |
|||
|
100mm ＞D Mwy na neu'n hafal i 90mm |
�% B1% 7B{0}}.40 mm |
|||
|
D Mwy na neu'n hafal i 100mm |
±0.50% |
|||
|
|
|
|
|
|
| 1. Y goddefgarwch OD o bibell ddur di-dor gorffeniad poeth yn ôl Dosbarth1 2. Pibellau dur wedi'u diffodd a'u tymheru yn ôl 4 categori. | ||||
