Tro 5d
Mae tro 5D yn gysylltydd pibell a ddefnyddir yn gyffredin, a all newid cyfeiriad llif ac ongl y bibell yn y system bibellau .
Disgrifiad Plygu 5D
Mae tro 5d yn cyfeirio at dro pibell gyda radiws plygu (r) yn hafal i 5 gwaith diamedr enwol (d) y bibell (i . e {. r =5 d) {. Pibell yn union am 5d 00 Penelin Radius (yn hirach na phenelin safonol 1 . 5D) sy'n gwneud y gorau o berfformiad hylif trwy arc llyfn.
Nodweddion technegol:
- Dyluniad Gwrthiant Llif Glow: Mae'r radiws plygu mawr yn lleihau cynnwrf yn sylweddol, ac mae defnydd ynni mesuredig y system biblinell yn cael ei leihau 18% -23% (o'i gymharu â phenelinoedd 3D), sy'n arbennig o addas ar gyfer senarios cyfradd pwysedd uchel/llif uchel {.
- Cryfder strwythurol uchel: Mae'r broses toddi poeth yn sicrhau gwrthiant pwysau (ymwrthedd pwysau deunydd dur carbon sy'n fwy na neu'n hafal i 10MPA) ac ymwrthedd i ymgripiad tymheredd uchel (gwrthiant tymheredd dur cromiwm-molybdenwm 650 gradd) .
Manyleb Plygu 5D
| Nghynnyrch |
3D Bend; Tro 5d |
| Nhechnolegau | Di -dor; wedi'i weldio |
| Maint | Maint di -dor: dn 15- dn1200 Maint wedi'i Weldio: dn 200- DN2000 |
| Thrwch | Sch10; sch20; sch30; std; sch40; sch60; sch80; sch100; sch120; sch160; xs; xxs; trwch uchel i 150mm |
| Radiws | 1D ;1.5D; 2D; 2.5D; 3D; 4D; 5D; 6D;10D |
| Materol | A 234- wpb; a 420- wpl3/ wpl6; wp5; wp9; wp11; wp22; nace mr -0175 API5L-X42/46/52/56/60/65/70/80 (ns/ms) 403- wp304/l; wp316/l; s31803; 2205 |
| Safonol | ASME B16.9; GB12459; DIN2615; Gost17375; JIS B2311 |
| Cotiau | Paent gwrth -gyrydol; Gorchudd 3lpe; Galfanedig (electro-platio wedi'i dipio poeth) ac ati . |
| Arolygiad | Elfennau cemegol; Eiddo mecanyddol; Prawf Metelograffig ,; HIC /SSC ,; Triniaeth Gwres ,; Prawf Ultrasonic; Prawf treiddiad; Prawf powdr magnetig; Prawf pelydr-X; Prawf pwysau hydrolig; Arbrawf ffrwydro; Gallwn eu gwneud yn ôl eich cais . |
| Nghais | Gwaredu dŵr; Pŵer trydan; Peirianneg gemegol; Adeiladu llongau; Egni niwclear; Gwaredu sbwriel; Nwy naturiol; Olew Petroliwm . |

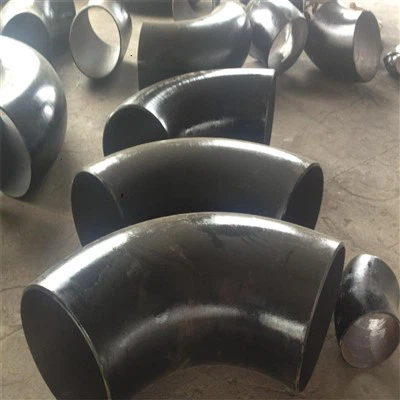

5d plygu mewn stoc
Manteision
- Gostyngiad Arbed a Defnyddio Gostyngiad: Mae'r data mesuredig o biblinellau olew yn dangos, ar ôl ailosod y penelin 3D, bod y defnydd o ynni'r system wedi gostwng o 4 . 2KW/100m i 3.4kW/100m, ac arbedwyd cost yr uned 19%.
- Bywyd Offer Estynedig: Mewn achosion diwydiannol, gostyngodd y defnydd o benelinoedd 5D y gost cynnal a chadw flynyddol 25% (280, 000 → 210, 000), ac estynnwyd bywyd yr offer 3 . 2 flynedd.
- Gosod Addasrwydd: Yn addas ar gyfer golygfeydd â digon o le, gan ddisodli penelinoedd wedi'u weldio i leihau'r angen am fframiau cymorth .
Pecynnau
- Penelin metel:
Blwch pren/atgyfnerthu paled, wedi'i leinio â ffilm gwrth-leithder, gwarchodwyr cornel wedi'u hychwanegu i atal gwrthdrawiad ac anffurfiad .
Galfanau arwyneb neu wedi'i orchuddio ag olew gwrth-rwd (sy'n ofynnol ar gyfer rhannau dur carbon) .
- Penelinoedd aloi/deunydd arbennig:
Pecynnu gwactod + desiccant i atal ocsidiad (fel rhannau aloi titaniwm) .
Dulliau cludo
- Cludiant sea (prif fodd) :
Yn berthnasol i nwyddau swmp (allforio cynwysyddion llawn), gyda'r gost isaf ond cylch hir (30-50 diwrnod) .
Mae angen gosod y cynhwysydd i atal dadleoli, a dylid gosod cypyrddau gwrth-leithder ar lwybrau gwlyb .
- Air Transportation:
Gorchmynion brys neu nwyddau swp bach gwerth uchel (fel rhannau wedi'u haddasu gan awyrofod), y terfyn amser yw 3-7 diwrnod, ac mae'r cludo nwyddau tua 3-5 gwaith yn fwy na chludiant môr {.
- Cludiant multimodal:
Er enghraifft: Tsieina → Ewrop (cludo môr i borthladd Rotterdam + dosbarthiad rheilffordd i fewndirol), cydbwyso cost ac amseroldeb .
