EN 10305-1 E235 Tiwb Dur Di-dor Honed Ar gyfer Trosolwg Hydrolig
Sep 21, 2026
EN 10305-1 E235 honed tiwb dur di-dor ar gyfer silindrau hydroligMae'n diwb trachywiredd carbon isel wedi'i dynnu oer- y mae ei dyllu mewnol wedi'i orffen trwy honing i ISO H8 gyda garwedd arwyneb Ra Llai na neu'n hafal i 0.4 µm (16 µin), felly mae'r sêl piston yn rhedeg yn uniongyrchol ar wal y tiwb. Wedi lleddfu straen a gyflenwir (+SR) ar ID 40–300 mm (1.6–11.8 in) a wal 5–40 mm (0.20–1.57 i mewn), mae’n cyrraedd y silindr heb fod angen tyllu eilaidd. Nid yr eiddo sy'n penderfynu bywyd silindr yw'r enw dur ond y geometreg turio - goddefgarwch, gwead a sythrwydd gyda'i gilydd.
E235 yw'r enw EN 10305-1 ar gyfer dur aloi di-garbon isel (St 35, rhif deunydd 1.0308); mae'r tiwb wedi'i wneud o stoc di-dor gorffenedig poeth trwy luniad oer, yna ei hogi. Rydym yn stocio a thorri hyd at dystysgrifau EN 10204 3.1 ac archwiliad trydydd parti ar gais.Anfonwch eich ID × OD × wal, Ra a phorthladd cyrchfan am ddyfynbris.
Manylebau Technegol
| Paramedr | Gallu |
|---|---|
| Safonol | EN 10305-1:2016 (tiwb trachywiredd di-dor wedi'i dynnu'n oer) |
| Gradd | E235 (St 35, dim materol. 1.0308),-aloi carbon isel- |
| Diamedr mewnol (honed) | 40–300 mm (1.6–11.8 i mewn); mwy ar gais |
| Trwch wal | 5–40 mm (0.20–1.57 modfedd) |
| Hyd | Hyd at 12 m (39 tr) sefydlog, neu ar hap 5–7 m |
| Goddefgarwch diflas | ISO H8 (H7/H9/H10 ar gael) |
| Garwedd mewnol | Ra Llai na neu hafal i 0.4 µm (Ra 0.2 µm gan SRB) |
| Syth | Llai na neu'n hafal i 0.5 mm/m |
| Amod danfon | +SR (llai o straen) safonol; +N, +A, +C ar gais |
| Opsiwn wyneb | Olewwyd; platio crôm caled ar gais |
| Ardystiad | EN 10204 3.1; arolygiad trydydd parti -ar gael |
Cyfansoddiad Cemegol
| Elfen | E235 (uchafswm oni nodir) |
|---|---|
| carbon (C) | Llai na neu'n hafal i 0.17 |
| silicon (Si) | Llai na neu'n hafal i 0.35 |
| Manganîs (Mn) | Llai na neu'n hafal i 1.20 |
| Ffosfforws (P) | Llai na neu'n hafal i 0.025 |
| sylffwr (S) | Llai na neu'n hafal i 0.025 |
| Cyfanswm alwminiwm (Al), os caiff ei ladd yn llawn | Yn fwy na neu'n hafal i 0.015 |
Mae carbon wedi'i gapio ar 0.17 % felly mae'r tiwb yn aros yn isel-carbon - weldadwy a ffurfadwy. Mae terfynau P a S tynn yn amddiffyn hydwythedd ac ansawdd wyneb, sy'n bwysig oherwydd mai'r turio yw'r wyneb selio gorffenedig.
Priodweddau Mecanyddol
| Cyflwr | Rm tynnol (MPa) | Cynnyrch ReH (MPa) | Elongation A (%) |
|---|---|---|---|
| +C (yn oer wedi'i dynnu'n galed) | Yn fwy na neu'n hafal i 480 | ≈ 0.8 × Rm | Yn fwy na neu'n hafal i 6 |
| + LC (meddal tynnu oer) | Yn fwy na neu'n hafal i 420 | >0.7 × Rm | Yn fwy na neu'n hafal i 10 |
| +SR (llai o straen) | Yn fwy na neu'n hafal i 420 | Yn fwy na neu'n hafal i 350 | Yn fwy na neu'n hafal i 16 |
| +A (annealed) | Yn fwy na neu'n hafal i 315 | ≈ 0.5 × Rm | Yn fwy na neu'n hafal i 25 |
| + N (wedi'i normaleiddio) | 340–480 | Yn fwy na neu'n hafal i 235 | Yn fwy na neu'n hafal i 25 |
Mae'r cnwd yn cael ei osod gan y cyflwr, nid y radd. Dyna pam mae casgen silindr yn cael ei harchebu fel arfer yn +SR: mae'n dal Mwy na neu'n hafal i 350 MPa tra'n cadw straen gweddilliol yn ddigon isel fel bod y turio'n aros yn wir trwy hogi a gwasanaethu. Mae dyfynnu "E235 235 MPa" yn unig yn tanwerthu'r tiwb yn ôl dosbarth cryfder llawn.
Dewis yr Amod Cyflwyno
| Cyflwr | Cnwd (MPa) | Defnyddiwch ef pan |
|---|---|---|
| +SR (llai o straen) | Yn fwy na neu'n hafal i 350 | Rhagosodiad ar gyfer casgenni silindr hogi - turio sefydlog, cryfder uchel |
| + N (wedi'i normaleiddio) | Yn fwy na neu'n hafal i 235 | Mae angen hydwythedd mwyaf neu beiriannu meddalach; derbyn cynnyrch is |
| +C (yn oer wedi'i dynnu'n galed) | ≈ 0.8 × 480 | Llewys wedi'u peiriannu nad ydynt wedi'u ffurfio'n drwm; nid ar gyfer{0}}sefydlogrwydd diflas tynn |
| +A (annealed) | ≈ 0.5 × 315 | Plygu difrifol neu ddiwedd ffurfio ar ôl cyflenwi |
Detholiad Gradd Goddefgarwch ID
| Gradd | Ffit | Masnach -i ffwrdd | Defnydd nodweddiadol |
|---|---|---|---|
| H8 | Safonol | Gorau oll-cost/perfformiad crwn | Rhan fwyaf o casgenni silindr hydrolig |
| H9 | Rhyddach | Rhatach, cyflymach; mwy o glirio sêl | Silindrau -pwysedd isel neu nad ydynt yn hanfodol |
| H7 | Tynach | Yn costio mwy; llai o glirio | Silindrau trachywiredd uchel neu gyflymder uchel |
Nodwch y radd. Mae ei adael ar agor fel arfer yn dychwelyd H8, sy'n iawn ar gyfer y rhan fwyaf o gasgenni ond nid pob un.
Pam Ffynhonnell E235 Honed Tube gan GNEE
Ardystiedig ac olrheiniadwy.EN 10204 3.1 tystysgrifau gyda gallu i olrhain gwres-rhif; arolygiad trydydd parti-wedi'i drefnu ar gais.
Graddio-sylw ysgol.E235 aE355 tiwbiau honedo un ffynhonnell, felly rydych chi'n codi'r radd heb newid cyflenwr.
Cefnogaeth peirianneg.Rydym yn cadarnhau'r cyflwr dosbarthu a'r radd turio yn erbyn eich sêl a'ch pwysau cyn dyfynnu, nid ar ôl.
Gorffeniad hyblyg.Ar blatiau olew neu grom caled, gyda phecynnu wedi'i dorri i -hyd ac allforio.
Sut i Nodi Eich Archeb
Safon a gradd - EN 10305-1 E235.
Diamedr mewnol × diamedr allanol × wal (nodwch y tri; nid yw ID yn unig yn ddigon).
Gradd goddefiant diflas - H8 (H7/H9/H10 os yn wahanol).
Garwedd mewnol gofynnol - Ra Llai na neu'n hafal i 0.4 µm (neu Ra 0.2 µm gan SRB).
Amod danfon - +SR (lleddfu straen) oni bai bod angen un arall.
Hyd a maint - sefydlog hyd at 12 m, neu ar hap.
Opsiwn arwyneb - wedi'i olewu, neu blatio crôm caled â thrwch.
Tystysgrif - EN 10204 3.1; arolygiad trydydd parti a chwmpas.
Porthladd cyrchfan ac amser arweiniol gofynnol.

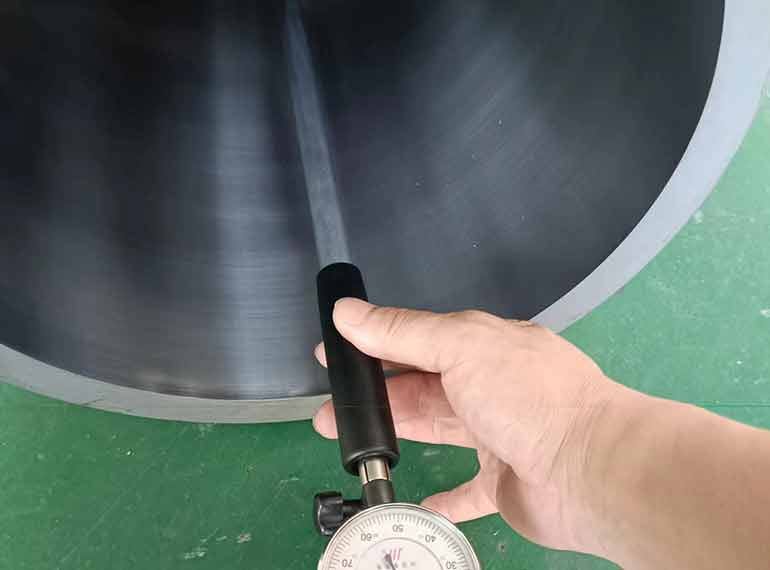

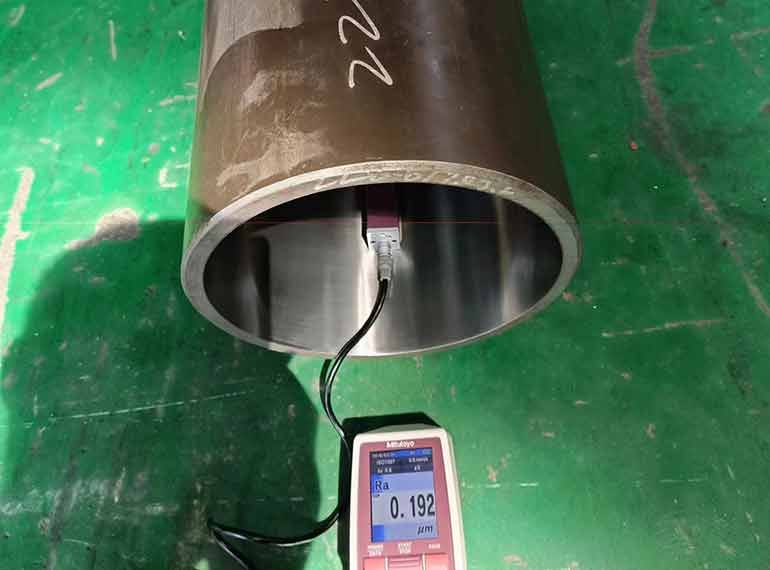

Prawf ac arolygu

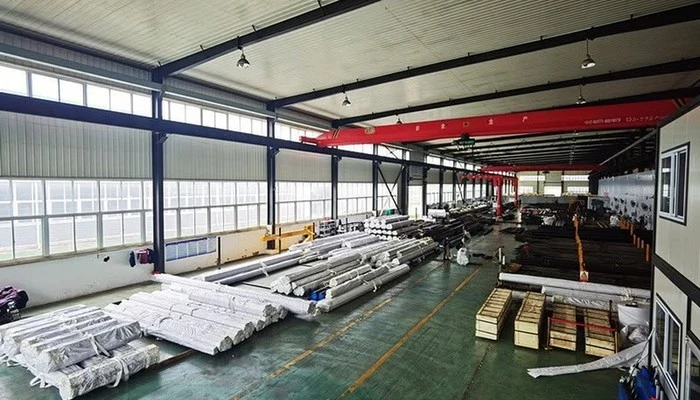

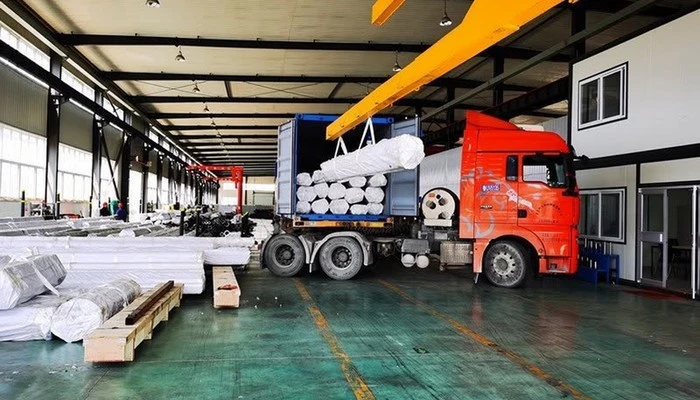

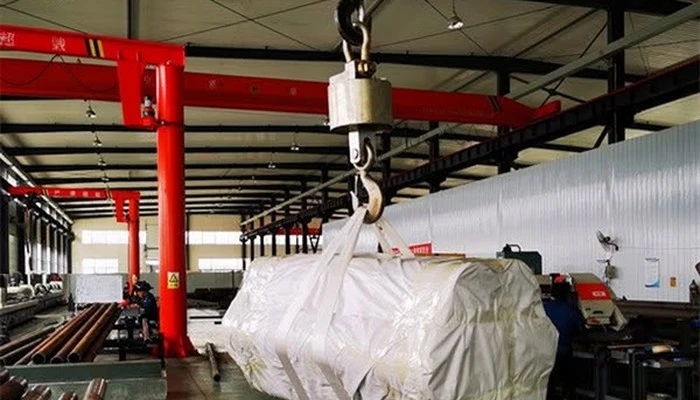

Pecynnu a llongau
Anfonwch eich diamedr mewnol × diamedr allanol × wal, gradd goddefgarwch turio, Ra gofynnol a phorthladd cyrchfan - mae ein tîm technegol yn cadarnhau'r cyflwr dosbarthu ac yn dychwelyd dyfynbris gydag amser arweiniol, fel arfer o fewn 24 awr.
Gofyn am ddyfynbris E235 Honed Tube
FAQ
Ar gyfer beth mae tiwb hogi EN 10305-1 E235 yn cael ei ddefnyddio?
Dyma gasgen gorffenedig silindr hydrolig. Mae turio mewnol wedi'i hogi (ISO H8, Ra Llai na neu'n hafal i 0.4 µm) i'r tiwb, felly mae'r sêl piston yn rhedeg yn uniongyrchol ar wal y tiwb heb beiriannu pellach. E235 yw'r -gradd ddiofyn carbon isel ar gyfer silindrau dyletswydd ysgafn i ganolig; camwch i E355 pan fydd yr un wal yn cario pwysau uwch.
Ydy E235 yr un peth â St 35?
Oes. Mae E235, St 35 a rhif deunydd 1.0308 yr un dur o dan wahanol systemau enwi - E235 yw'r dynodiad EN 10305-1 presennol, St 35 yw'r enw etifeddiaeth DIN 2391. Mae'r cemeg (C Llai na neu'n hafal i 0.17 %, Mn Llai na neu'n hafal i 1.20 %) a'r cynnyrch normaledig o 235 MPa yn union yr un fath.
Pam mae E235 yn dangos dau gryfder cnwd gwahanol?
Oherwydd bod y cynnyrch yn dibynnu ar yr amod cyflenwi, nid enw'r radd yn unig. Mae gan E235 wedi'i normaleiddio (+N) gynnyrch diffiniedig o Fwy na neu'n hafal i 235 MPa; straen-rhyddhau (+SR) yn cyrraedd Mwy na neu'n hafal i 350 MPa; gall oer -wedi'i dynnu'n galed (+C) gyrraedd tua 0.8 × 480 ≈ 384 MPa. Pennu'r amod yw'r hyn sy'n trwsio'r rhif - gan ei hepgor sy'n gadael i'r felin ddiofyn i +N.
Pa oddefgarwch ID a gorffeniad wyneb sydd gan tiwb hogi hydrolig?
Mae'r turio hogi yn cael ei gyflenwi i ISO H8 fel safon (H7, H9 neu H10 ar gael ar gais), gyda garwedd arwyneb Ra Llai na neu hafal i 0.4 µm a sythrwydd Llai na neu hafal i 0.5 mm/m. Gall tiwbiau sgifio a rholio-llosgedig (SRB) gyrraedd Ra 0.2 µm. Y gwerthoedd hyn sy'n gadael i'r sedd sêl heb beiriannu eilaidd basio.
A ddylwn i nodi +SR neu +N ar gyfer casgen silindr?
Nodwch +SR (lleddfu straen) ar gyfer casgenni silindr hogi yn y rhan fwyaf o achosion: mae'n dal y cynnyrch Mwy na neu'n hafal i 350 MPa tra'n cadw straen gweddilliol yn isel felly mae'r turio'n aros yn sefydlog yn ystod hogi ac mewn gwasanaeth. Dewiswch + N (wedi'i normaleiddio, cnwd Yn fwy na neu'n hafal i 235 MPa) dim ond pan fydd angen hydwythedd mwyaf neu machinability meddalach arnoch; Mae +C ar gyfer llewys wedi'u peiriannu nad ydynt wedi'u ffurfio'n drwm.
A yw tiwb hogi yr un peth â thiwb SRB?
Mae'r ddau yn dyllau silindr gorffenedig ond trwy ddulliau gwahanol. Mae honing yn-torri sgraffiniol grym isel sy'n cywiro geometreg; Mae sgifio a llosgi rholio (SRB) yn anffurfio'r wyneb yn blastig, gan roi trwybwn uwch ac yn aml Ra 0.2 µm. Nid ydynt yn gyfnewidiol ar bob dyluniad sêl, felly dylai'r gorffeniad turio ddilyn canllawiau Ra a gwead y gwneuthurwr sêl.
A all tiwb hogi E235 fod wedi'i blatio â chrome caled?
Oes. Mae platio crôm caled yn ychwanegiad cyffredin ar gyfer silindrau ochr piston sydd angen ymwrthedd traul a chyrydiad, wedi'i gymhwyso ar ôl mireinio i drwch platio penodol. Nodwch y trwch platio ac unrhyw ofyniad hogi plât post pan fyddwch yn archebu; mae'n opsiwn arwyneb, nid yn rhan o'r tiwb sylfaen EN 10305-1.
Sut ydw i'n nodi gorchymyn tiwb honed E235?
Rhowch: safon a gradd (EN 10305-1 E235), diamedr mewnol × diamedr allanol × wal, hyd a maint, gradd goddefgarwch turio (H8/H9), Ra gofynnol, cyflwr dosbarthu (+ SR a ffefrir), unrhyw blatio crôm, lefel tystysgrif (EN 10204 3.1), a phorthladd cyrchfan. Anfonwch y rhain a byddwn yn dychwelyd dyfynbris gydag amser arweiniol.
