20MnV6 Tiwb Silindr Hydrolig: Trosolwg
Sep 22, 2026
Tiwb silindr hydrolig 20MnV6yn diwb di-dor o radd 20MnV6 (rhif deunydd 1.5228, wedi'i gyflenwi i EN 10297-1) yr ydym yn ei orffen gyda thylliad hogi goddefgarwch ISO H8 a Ra 0.2-0.4 µm, felly mae'n cyrraedd yn barod i ddod yn gasgen silindr hydrolig 20MnV6. Yn y cyflwr normal (+N) ei gynnyrch lleiaf yw 470 MPa - tua 32% yn uwch na'r E355 normaleiddio (355 MPa) - sy'n gadael i chi ddal yr un pwysau mewn wal deneuach tua 25%, neu gario mwy o bwysau ar yr un wal. Y tri pheth y mae'r dudalen hon yn eich helpu i benderfynu yw'r cyflwr danfon (+ N yn erbyn + QT), y trwch wal sydd ei angen ar eich pwysau mewn gwirionedd, ac ai 20MnV6 yw'r cam iawn i fyny o E355 ar gyfer eich cylch dyletswydd.
20MnV6yn ddur manganîs fanadiwm carbon micro-aloi. Mae'r un radd yn ymddangos mewn dau deulu safonol y mae prynwyr yn eu cymysgu:EN 10297-1(tiwbiau di-dor ar gyfer peirianneg fecanyddol a chyffredinol) yw'r fanyleb tiwb rhiant, aEN 10083-3(gwres{0}}dur triniadwy) yn ei orchuddio fel gradd quench-a-gradd tymer. Y maeddimgradd EN 10305-1 gradd - sy'n rhestru safon tiwb trachywiredd E355, C45E, E470 a thebyg, ond nid 20MnV6. Pan fyddwn yn galw tiwb yn "tiwb hogi 20MnV6," mae'r rhiant-diwb yn ateb EN 10297-1 ac mae'r turio hogi yn ateb goddefiannau dimensiwn EN 10305-1. Ail hanner eich penderfyniad yw'r cyflwr cyflenwi: mae'n symud y cynnyrch tua 120 MPa a'r elongation i'r cyfeiriad arall, felly nid yw un rhif heb amod yn fanyleb.
Rydym yn cyflenwi 20MnV6 fel tiwb rhiant wedi'i dynnu neu'n boeth-wedi gorffen, yna hogi, ysgeifio-a-rholer-llosgi (SRB), neu dorri a gorffen-gorffen i'ch llun, gyda thystysgrif prawf melin EN 10204 3.1 ar bob swp.Anfonwch eich turio, wal, hyd a phwysau atom a byddwn yn cadarnhau'r fanyleb a'r dyfynbris o fewn 24 awr.
Manylebau
| Paramedr | Gallu |
|---|---|
| Safon / gradd rhiant | EN 10297-1 20MnV6 (1.5228); EN 10083-3 |
| ID Bore | 40–500 mm (1.5"–24") |
| Trwch wal | 4-50 mm |
| Hyd | hyd at 12 m |
| Goddefgarwch diflas | ISO H8 (H9 ar gais) |
| Garwedd wyneb | Ra 0.2–0.4 µm (honed); Ra 0.05–0.2 µm (SRB) |
| Syth | Llai na neu'n hafal i 0.5 mm/m |
| Amod danfon | +N, +QT, anelio |
| Gorffen diwedd | Sgwâr plaen-torri, byrhau-am ddim; peiriannu fesul llun |
| Ardystiad | EN 10204 3.1; arolygiad trydydd parti -ar gael |
Dewis Gradd Goddefgarwch
Dewiswch H8 oni bai bod y sêl neu'r dyluniad canllaw yn goddef H9 - H8 yw'r rhagosodiad hydrolig ac nid yw'n costio llawer mwy ar dylliad hogi. Peidiwch ag "uwchraddio" i radd dynnach gan obeithio ei fod yn gwneud iawn am groeslinelliad gwael; mae geometreg y ffilm olew yn bwysicach na'r micron olaf o ddiamedr.
Syth, Hyd a Diwedd
Cadwch sythrwydd yn Llai na neu'n hafal i 0.5 mm/m fel bod y gasgen yn aros yn grwn ar ôl weldio'r cap pen. Ar gyfer casgenni o hyd sydd wedi'u torri, daliwch y sgwârrwydd diwedd y mae eich gosodiad weldio yn ei ddisgwyl; gallwn rag-borthladdoedd peiriannau ac edafedd fesul llun.
Cyfansoddiad Cemegol
| Elfen | Uchafswm / amrediad (%) | Pam ei fod yn cael ei reoli |
|---|---|---|
| carbon (C) | 0.17–0.24 | Cydbwysedd cryfder a weldability |
| silicon (Si) | 0.10–0.50 | Dadocsidiad; yn helpu machinability |
| Manganîs (Mn) | 1.30–1.70 | Caledwch a chryfder |
| Fanadiwm (V) | 0.08–0.20 | Coethi grawn, cnwd trwy ficroaloi |
| Ffosfforws (P) | Llai na neu'n hafal i 0.025 | Terfyn-prinder oerni |
| sylffwr (S) | Llai na neu'n hafal i 0.020 | Terfyn-prinder poeth (a reolir-sylffwr 0.015–0.040 ar gael ar gyfer peiriannu) |
| Cr / Mo / Ni / Cu | Llai na neu'n hafal i 0.30 yr un | Terfynau gweddilliol |
priodweddau mecanyddol
| wal t (mm) | + N Cynnyrch Rp0.2 (MPa) | + N Rm Tynnol (MPa) | + Cynnyrch QT (MPa) | + Tynnol QT (MPa) |
|---|---|---|---|---|
| Llai na neu'n hafal i 16 | 470 | 620–780 | 590 | 700 |
| >16–40 | 460 | 620–780 | 540 | 570 |
| >40–65 | 440 | 620–780 | 480 | 570 |
| >65–80 | 430 | 620–780 | - | - |
| >80–100 | 420 | 620–780 | - | - |
| >100 | 400 | 620–780 | - | - |
Yr hyn y mae'r Eger yn ei gario Trwch Pob Wal
Nid yw trwch wal yn unig yn dweud dim wrthych am bwysau. Defnyddiwch y perthynas cynnyrch turio Lamé ar gyfer silindr wal drwchus, oherwydd mae straen cylchyn ar ei uchaf yn y turio:
P=ReH · (k²−1) / (k²+1) / S, lle k=OD/ID ac S yw'r ffactor dylunio (4:1 ar gyfer offer symudol, 3:1 ar gyfer rhai silindrau diwydiannol sefydlog).
Rhagdybiaethau ar gyfer y tabl sgrinio isod: ReH=470 MPa (+N, wal denau), pennau caeedig, tymheredd amgylchynol, dim lwfans cyrydiad neu flinder, effaith weldio cap diwedd-wedi'i hanwybyddu. Rhifau ffilter yw'r rhain, nid yn lle cynllun silindr.
| ID tyllu (mm) | wal (mm) | OD (mm) | k=OD/ID | Pwysau gweithio |
|---|---|---|---|---|
| 40 | 5 | 50 | 1.25 | ≈258 bar |
| 63 | 8 | 79 | 1.25 | ≈262 bar |
| 100 | 10 | 120 | 1.20 | ≈212 bar |
| 100 | 20 | 140 | 1.40 | ≈381 bar |
| 160 | 20 | 200 | 1.25 | ≈258 bar |
| 250 | 25 | 300 | 1.20 | ≈212 bar |
| 320 | 30 | 380 | 1.19 | ≈200 bar |
Mae'r cystadleuwyr tecawê yn colli:Mae "wal 10 mm=350 bar" ond yn wir ar tua 50 mm turio. Ar dylliad 100 mm mae'r un wal 10 mm yn cario tua 212 bar - y gymhareb OD/ID, nid y wal, sy'n penderfynu. Ni ellir gwirio graddiad pwysedd heb dyllu, felly dim ond yn erbyn eich ffactor turio a dylunio yr ydym yn dyfynnu pwysau.
Ffin Maint a Dau Lwybr Cyflenwi
Mae EN 10297-1 yn cwmpasu tiwbiau di-dor hyd at tua 720 mm OD a wal 200 mm, sy'n lletach na'r ffenestr tiwb hogi sydd gan y rhan fwyaf o siopau. Ar gyfer y gasgen hogi ei hun, terfynau ymarferol yw ID 40-500 mm, wal 4-50 mm, hyd Llai na neu hafal i 12 m. Mae'r llwybr sy'n gwneud y rhiant-tiwb yn newid gyda maint:
| Llwybr | Maint ffit | Beth mae'n ei brynu i chi |
|---|---|---|
| Tynnu oer, yna hogi/SRB | ID hyd at ~ 168 mm (wedi'i dynnu), goddefgarwch tynn, arwyneb da | Y cysondeb turio gorau ar gyfer silindrau bach-canol |
| Wedi gorffen yn boeth, yna'n ddwfn-bore + hone | ID hyd at ~ 500 mm | Casgenni mawr ni all y llwybr oer gyrraedd |
Y tu hwnt i'r ffenestr hogi, mae sail y dystysgrif yn symud o hawliad tiwb manwl i hawliad cydran wedi'i beiriannu, felly cadarnhewch gwmpas yr arolygiad gyda'r felin yn hytrach na thybio goddefiant EN 10305-1.
Dewis yr Amod Cyflwyno
| Gwasanaeth | Amod a argymhellir | Pam |
|---|---|---|
| Casgen wedi'i Weldio, dyletswydd gymedrol | + N (wedi'i normaleiddio) | Weledigaeth dda, cynnyrch sefydlog, cost is |
| Wedi'i anrhydeddu ar ôl ffurfio oer (fflamiad, tro) | +N neu +A | Mae'n cadw hydwythedd ar gyfer postio{0}}ffurfio |
| -pwysedd uchel, wal denau, caledwch unffurf | +QT | Cynnyrch 480–590 MPa, HB 160–205 drwy'r wal |
| Tynnu stoc trwm trwy beiriannu | +QT | Yn dal dimensiynau ar ôl toriadau dwfn |
Rheoli Ansawdd a Phrofi
Prawf uwchsonigy tiwb rhiant cyn honing, i ddal diffygion laminaidd a fyddai'n dod i'r wyneb yn y turio.
Gwirio diflas- ID ar bwyntiau lluosog, Ra gan proffilomedr, croes-ongl deor yn ôl gweledol/safonol.
Uniondeb a roundnessdros y darn llawn, nid dim ond ar y pennau.
Gwiriad mecanyddolyn erbyn y dystysgrif 3.1: cnwd, tynnol, elongation, a chaledwch ar gyfer + QT.
olrheiniadwyedd rhif gwrescysylltu'r tiwb, tystysgrif ac unrhyw adroddiad trydydd parti.
Pam Ffynhonnell 20MnV6 Tiwb Silindr Hydrolig o GNEE Pipe
Tiwb a turio rhiant yn gorffen o dan un to, felly mae gradd EN 10297-1 a goddefiant turio EN 10305-1 yn cael eu rheoli ar yr un rhif gwres.
Tystysgrif EN 10204 3.1 ar bob swp, gyda chemeg, mecanyddol a dimensiynau turio yn cyfateb i'r gwres.
Stoc a meintiau personol, torrwch -i -hyd a gorffen-peiriannu i luniadu, gyda diogelwch olew a chap ar gyfer cludo.
-archwiliad trydydd parti (SGS, TÜV, BV) ar gael ar gais; tîm technegol yn dychwelyd dyfynbris gydag amser arweiniol o fewn 24 awr.

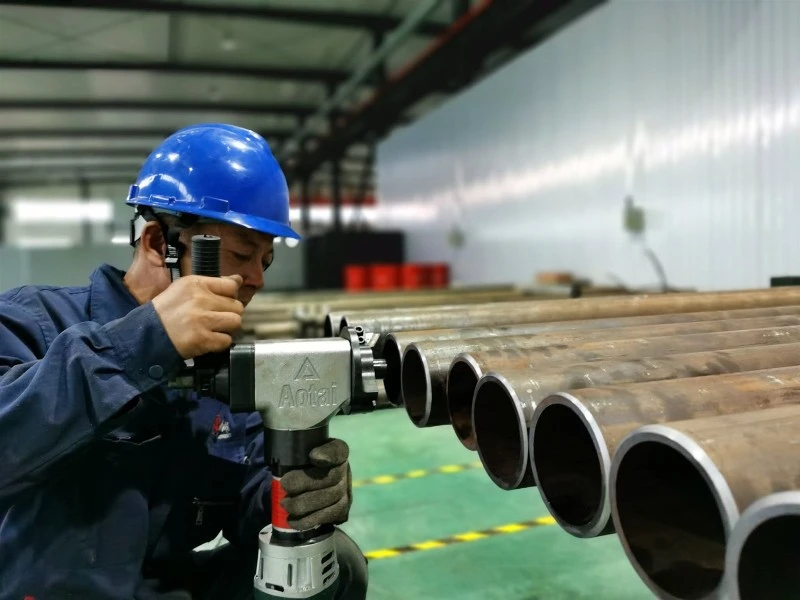

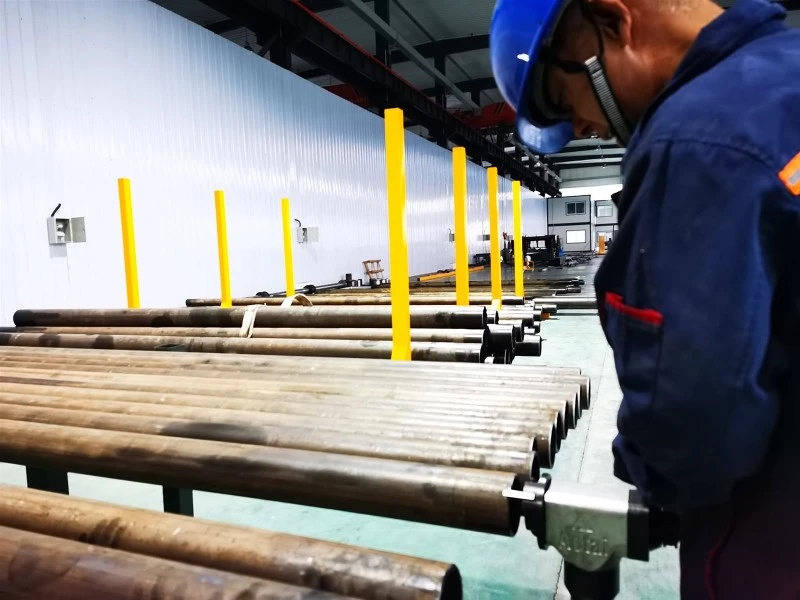

Prawf ac arolygu

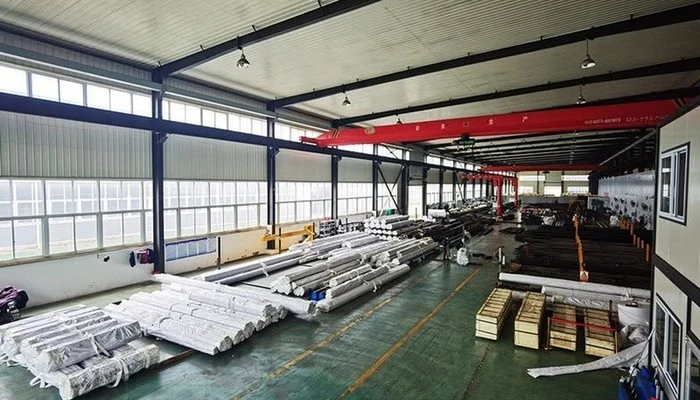

Pecynnu a llongau
Anfonwch eich ID turio, wal, hyd, cyflwr danfon a phwysau gweithio - bydd ein tîm technegol yn cadarnhau'r fanyleb yn erbyn EN 10297-1 ac yn dychwelyd dyfynbris gydag amser arweiniol o fewn 24 awr.
Gofyn am Ddyfynbris Tiwb Silindr Hydrolig 20MnV6
FAQ
Beth yw tiwb silindr hydrolig 20MnV6?
Mae'n diwb di-dor o radd 20MnV6 (rhif deunydd 1.5228, a gyflenwir i EN 10297-1) sydd wedi'i hogi i dyllell parod drych o oddefgarwch ISO H8 a Ra 0.2-0.4 µm, felly gellir ei dorri, ei weldio a'i osod yn uniongyrchol fel casgen silindr hydrolig.
Beth yw cryfder cynnyrch 20MnV6?
Yn y cyflwr normal (+ N) y cynnyrch lleiaf yw 470 MPa ar gyfer waliau hyd at 16 mm, gan gamu i lawr i 400 MPa uwchlaw 100 mm; wedi'i ddiffodd a'i dymheru (+QT) yn ei godi i 480-590 MPa yn ôl trwch wal. Dyfynnwch yr amod danfon gyda'r rhif bob amser.
A yw 20MnV6 yr un peth âE355?
Nid yw{0}}MnV6 (1.5228) yn fanadium-gradd aloi gyda chryfder uwch nag E355 (1.0580); nid ydynt yn gyfnewidiol, ac nid yw 20MnV6 wedi'i restru yn EN 10305-1 tra bod E355.
A yw 20MnV6 yn radd tiwb hogi EN 10305-1?
Mae Rhif EN 10305-1 yn rhestru E355, C45E, E470 a graddau tebyg ond nid 20MnV6. Mae tiwb hogi 20MnV6 yn defnyddio tiwb rhiant i EN 10297-1 a turio wedi'i hogi wedi'i orffen i oddefiannau dimensiwn EN 10305-1.
Pa gyflwr dosbarthu ddylwn i ei ddewis ar gyfer silindr wedi'i weldio?
Dewiswch + N (wedi'i normaleiddio) neu +QT; mae'r ddau yn weldio'n dda, gyda rhag-gynhesu o 100-150 gradd pan fydd cyfwerth carbon yn agos at 0.50 neu wal yn fwy na 25 mm. Osgoi trwy-stoc caled ar gyfer casgenni wedi'u weldio a chadarnhau'r hyn sy'n cyfateb i garbon gyda'r felin.
Pa drwch wal sydd ei angen arnaf ar gyfer fy mhwysau gweithio?
Defnyddiwch P=ReH·(k²−1)/(k²+1)/S gyda k=OD/ID ac S=4 ar gyfer offer symudol. Ar gyfer turio 100 mm ar wal 10 mm yn + N (470 MPa) mae hynny tua 210 bar. Anfonwch ffactor turio, pwysau a dyluniad atom ar gyfer ffigur wedi'i ddilysu.
A all 20MnV6 ddisodli 27SiMn neu 42CrMo4?
Dim ond ar ddyletswydd is. 27SiMn (tua 835 MPa) a 42CrMo4 (tua 930 MPa) sy'n addas ar gyfer pwysau uwch a llwythi sioc; Mae 20MnV6 rhwng E355 a'r graddau hynny ac mae'n rhatach i'w beiriannu a'i weldio.
Pa dystysgrif a phrofion sy'n dod gyda'r tiwb?
Tystysgrif prawf melin EN 10204 3.1 gyda chemeg, priodweddau mecanyddol a dimensiynau turio, ynghyd â phrofion ultrasonic, sythrwydd, crwnder ac archwilio arwyneb. Mae{2}}archwiliad trydydd parti ar gael ar gais.
