beth yw tiwbio honed
Sep 14, 2026
Mae tiwbiau wedi'u hogi yn diwb dur manwl gywir y mae ei dylliad mewnol wedi'i orffen trwy fireinio - cerrig sgraffiniol gan gylchdroi a dychwelyd ar hyd y turio - i oddefiant dimensiwn tynn a-arwynebedd isel.Fe'i cyflenwir fel stoc casgen silindr hydrolig a niwmatig, yn barod i dderbyn piston a'i seliau heb unrhyw beiriannu pellach o'r turio. Yn ymarferol, mae'r term yn disgrifio cynnyrch gorffenedig, nid gradd dur: mae tiwbiau hogi yn cael eu gwneud o diwb tynnu oer cyffredin ac yna'n dod i oddefgarwch turio trwy weithrediad gorffen eilaidd.
Mae'r gwahaniaeth hwnnw'n bwysicach nag y mae'n swnio. Gellir tynnu dau diwb o'r un gwres o ST52.3, mae ganddynt yr un diamedr allanol a thrwch wal, ac ni ellir eu cyfnewid o hyd - mae un yn silindr amrwd-tiwb yn wag, mae'r llall yn gydran y gellir ei weldio i mewn i silindr a'i roi mewn gwasanaeth. Mae'r gwahaniaeth yn gyfan gwbl yn y diamedr y tu mewn a gwead yr arwyneb turio.
Mae'r canllaw hwn yn ymdrin â beth yw tiwbiau hogi, sut mae'r gweithrediad hogi yn gweithio ar y dur, y tiwbiau sylfaen y mae wedi'i wneud ohonynt, y goddefgarwch a'r gorffeniad arwyneb y gallwch ei nodi, y graddau a ddefnyddir fel arfer, a sut i wirio ansawdd pan fydd y deunydd yn cyrraedd. Mae GNEE yn cyflenwi tiwbiau hogi mewn ID 32-500 mm (1.5"-24"), trwch wal 4-50 mm a hyd i 12 m, gyda thystysgrifau prawf melin EN 10204 3.1.Anfonwch eich maint turio a'ch gradd am ddyfynbris.
Manylebau
| Paramedr | Gallu |
|---|---|
| Safonau | EN 10305-1 (di-dor), EN 10305-2 (weldio / DOM), DIN 2391, ASTM A519, GB / T 8713, JIS G3445 |
| Diamedr y tu mewn | 32 - 500 mm (cyfwerth imperial 1.5" - 24" |
| Trwch wal | 4 - 50 mm |
| Hyd | Hyd at 12 m; hyd sefydlog ac ar hap |
| Goddefgarwch diflas | safon ISO H8; H9 ar gael; H7 yn gyraeddadwy ar gais |
| Garwedd diflas | Ra 0.2 – 0.4 µm, croes-deor 30 – 45 gradd |
| Syth | Llai na neu'n hafal i 0.5 mm/m |
| Amod danfon | BK (gorffeniad oer), BK+S (llai o straen); NBK ar gais |
| Gorffen diwedd | Toriad sgwâr, deburred; capiau plastig y ddau ben |
| Ardystiad | EN 10204 3.1 tystysgrif prawf melin; arolygiad trydydd parti -ar gael |
Graddau Deunydd Nodweddiadol
| Gradd | Safonol | Cryfder cynnyrch lleiaf | Defnydd nodweddiadol |
|---|---|---|---|
| ST52.3 / E355 | DIN 2391 / EN 10305-1 | Yn fwy na neu'n hafal i 355 MPa | Y radd ceffyl gwaith ar gyfer hydrolig cyffredinol diwydiannol a symudol |
| SAE 1020/1026 | ASTM A519 | Yn fwy na neu'n hafal i 295 MPa | Silindrau pwysedd isel i ganolig; prosiectau cost-sensitif |
| CK45 | DIN 17200 | Yn fwy na neu'n hafal i 340 MPa | Silindrau -dyletswydd canolig; paru'n gyffredin â gwiail CK45 chrome plated |
| 27SiMn | GB/T 3077 | ~540 MPa | Silindrau pwysedd uchel, mwyngloddio ac offer trwm |
| 42CrMo4/AISI 4140 | EN 10083 | ~650 MPa | Pwysau uwch na 350 bar; casgenni aloi y gellir eu trin â gwres |
| 304 / 316L | ASTM A312 | Yn fwy na neu'n hafal i 205 MPa | Gwasanaeth morol, alltraeth, gradd bwyd a chyrydol |
Mae dewis gradd yn dilyn pwysau gweithredu yn gyntaf, yna amgylchedd, yna cost. Mae ST52.3 ac E355 yn raddau carbon isel cyfwerth yn swyddogaethol ac yn cwmpasu'r rhan fwyaf o waith silindr; mae graddau aloi fel 42CrMo4 a 27SiMn yn camu i mewn uwchlaw tua 350 bar neu lle disgwylir llwytho sioc. Dewisir graddau di-staen ar gyfer ymwrthedd cyrydiad yn hytrach na chryfder ac fel arfer maent yn costio dwy neu dair gwaith cymaint â dur carbon.
Tiwbio Honed o'i gymharu ag Opsiynau Bore Eraill
| Eiddo | tiwbin Honed | Tiwb SRB | Tiwb DOM (unhoned) |
|---|---|---|---|
| Gorffen diflas | Croeslinell, 30–45 gradd | Drych{0}}fel llwyfandir | Fel{0}}dynnu |
| Garwedd diflas | Ra 0.2 – 0.4 µm | Ra 0.05 – 0.2 µm | Masnachol, nid i fanyleb hydrolig |
| Goddefgarwch diflas | Safon H8, H7 cyraeddadwy | H8, hynod ailadroddadwy | Masnachol |
| Caledwch wyneb | Heb ei newid | +30–50% (gwaith-haen caled) | Heb ei newid |
| Cywiro geometreg | Mae - cryf yn cywiro tapr ac allan-o-rownd | Yn dibynnu ar y tiwb sy'n dod i mewn | Dim |
| Yn barod i ymgynnull | Oes | Oes | Dim - angen honing yn gyntaf |
| Ffit orau | Pwysedd uchel, cyflymder isel, turio mawr, atgyweirio | Cynhyrchu OEM cyfaint uchel | Strwythurol a{0}}dyletswydd gwasgedd isel, neu lle mae honing yn cael ei wneud yn-tŷ |
Mae tiwb DOM yn aml yn cael ei gyflwyno fel rhywbeth rhatach yn lle tiwbiau hogi. Nid yw'n amnewidydd o gwbl - y mewnbwn ydyw. Mae defnyddio tiwb DOM heb ei fondio fel casgen silindr yn cynhyrchu cywasgu sêl anghyson a bywyd sêl fyrrach, ac mae'r arbediad fesul metr yn cael ei ddefnyddio fel arfer gan hogi mewnol, sgrap ychwanegol a datguddiad gwarant. I gael cymhariaeth lawn o'r ddau lwybr turio gorffenedig, gweler ein herthygl ar tiwb hogi yn erbyn tiwb SRB.
Tiwbio, Tiwb neu Pibell? Didoli'r Enw
Defnyddir y tri gair yn llac mewn masnach, ond nid ydynt yn golygu yr un peth, ac mae'r gwahaniaeth yn esbonio pam nad yw "tiwbiau honed" a "pibell honed" yn ddisgrifiadau cyfnewidiadwy o ansawdd.
| Tymor | Sut mae'n cael ei nodi | Diwylliant goddefgarwch | Defnydd nodweddiadol o'r gair |
|---|---|---|---|
| Tiwb / tiwbiau | Diamedr allanol × trwch wal | Rheoli cywirdeb - OD, ID a goddefiannau wal | Cymwysiadau hydrolig, niwmatig, mecanyddol ac offeryniaeth; y term y mae'r diwydiant silindr yn ei ddefnyddio |
| Pibell | turio enwol ac amserlen (SCH 40, STD, XS) | Masnachol - enwol yn hytrach na manwl gywir | Cludiant hylif, pibell linell, pibellau strwythurol a phroses |
Felly:Yr un cynnyrch yw tiwbiau hogi a thiwb hogi, a'r ddau yw'r derminoleg safonol yn y diwydiant hydrolig.Pibell honedyn ddefnydd masnach llacach - mae'n ymddangos mewn catalogau cyflenwyr, ond mae'r cynnyrch a ddisgrifir yn dal i fod yn diwb, ac nid yw manyleb a ysgrifennwyd fel "pibell honed" yn dweud dim wrth felin am ddosbarth goddefgarwch. Wrth nodi, defnyddiwch tiwb neu diwb a nodwch y dosbarth goddefgarwch; mae'r gair "pibell" yn gwahodd dryswch gyda phibell llinell, sy'n gynnyrch hollol wahanol gyda safon derbyn hollol wahanol.
O Beth Mae'n Cael ei Wneud: CDS, HFS a DOM
Mae tiwbiau honed yn dechrau fel mam diwb, ac mae'r dewis o fam diwb yn gosod y nenfwd ar yr hyn y gall y turio gorffenedig ei gyflawni. Mae tri thiwb sylfaen yn gyffredin mewn gwaith silindr.
| Eiddo | CDS (di-dor tynnu oer) | HFS (di-dor gorffenedig poeth) | DOM (wedi'i dynnu dros mandrel) |
|---|---|---|---|
| Gweithgynhyrchu | Tiwb di-dor, wedi'i dynnu'n oer | Wedi'i dyllu neu wedi'i allwthio, heb ei orffen yn oer | Tiwb wedi'i Weldio wedi'i dynnu dros mandrel; sêm weld yn cael ei dynnu ac yn y parth mireinio |
| Corff | Di-dor | Di-dor | Wedi'i Weldio, ond wedi'i dynnu felly ni ellir canfod y wythïen o ran perfformiad gwasanaeth |
| Goddefgarwch dimensiwn | Tynaf | Rhyddaf | Yn dynn iawn, yn agos at CDS |
| Cyflwr wyneb | Llyfn, llachar | Mwy garw | Yn llyfn iawn |
| Concentricity / wal unffurf | Ardderchog | Gweddol i dda | Ardderchog |
| Cost gymharol | Uwch | Is | Cymedrol |
| Rôl mewn tiwbiau hogi | Dewis safonol ar gyfer -pwysedd uchel a turio critigol | Anaml ei hogi; wedi'i gyfyngu gan oddefgarwch sy'n dod i mewn | Cost-llwybr effeithiol ar gyfer silindrau diwydiannol cyffredinol |
Dau bwynt yn dilyn. Yn gyntaf, ni all honing achub tiwb mam sy'n wael allan o rownd neu sydd â wal anghyson - mae'r broses yn cywiro geometreg, nid yw'n ei ailadeiladu. Yn ail, nid yw tiwb DOM honedig yn israddol yn ôl diffiniad: ar gyfer silindr diwydiannol cyffredinol mae'n ddewis darbodus ac yn berffaith ddefnyddiol, ac mae ei ansawdd turio ar ôl hogi yn cael ei reoli'n gyfartal. Mae'r penderfyniad yn dibynnu ar bwysau a'r safon derbyn yr ysgrifennir yn ei herbyn.
Ar gyfer beth y Ddefnyddir Tiwbio Honed
Casgenni silindr hydrolig- offer symudol megis cloddwyr, llwythwyr, craeniau a fforch godi; gweisg diwydiannol; peiriant mowldio chwistrellu clampio a silindrau alldaflu.
Silindrau niwmatig- actiwadyddion awtomeiddio ffatri, lle mae ffrithiant isel a sefydlog yn cynnal cyfrif strôc uchel iawn.
Silindrau telesgopig- casgenni sawl cam mewn tryciau dympio a llwyfannau codi, lle mae sythrwydd turio dros strociau hir yn cadw llwytho morloi yn wastad.
Atgyweirio ac ailweithgynhyrchu silindr- ail-diwbio casgenni treuliedig o offer mwyngloddio, sbwriel a diwydiannol, gan ddefnyddio honing i adfer geometreg yn ogystal ag arwyneb.
Cydrannau cynnig llinellol manwl gywir- rhaglenni canllaw a lleoli sydd angen turio llyfn, dimensiwn cywir.
Sut Mae Honing yn Gweithio ar y Dur
Mae honing yn weithrediad peiriannu sgraffiniol isel, a gyflawnir ar ôl i'r turio gael ei faint trwy ddiflasu, reaming neu sgïo.
Dewis ac archwilio tiwb mam- mae'r tiwb CDS neu DOM sy'n dod i mewn yn cael ei wirio am ddimensiynau, unffurfiaeth wal a diffygion arwyneb.
Maint diflas- mae'r turio'n cael ei ddwyn yn agos at y maint terfynol, gan adael lwfans rheoledig bach ar gyfer y gweithrediad hogi.
Honing- mae cerrig sgraffinio y gellir eu hehangu yn cylchdroi wrth cildroi ar hyd y turio. Oherwydd bod y grym torri yn isel, mae'r offeryn yn dilyn y turio presennol yn hytrach na'i wyro, sef yr hyn sy'n caniatáu i honing gywiro crwn, tapr a waviness yn hytrach na'u hatgynhyrchu. Mae tynnu deunydd yn cael ei fesur mewn cynyddiadau bach fesul strôc.
Traws{0}}genhedlaeth deor- mae'r cyfuniad o gylchdroi a dwyochredd yn cynhyrchu rhigolau croestoriadol tua 30–45 gradd . Mae'r ongl yn cael ei osod gan y gymhareb o gyflymder cylchdro i echelinol ac fe'i rheolir yn fwriadol, heb ei adael i siawns.
Mesur a gwirio- diamedr turio, garwedd a sythrwydd yn cael eu gwirio; mae'r turio gorffenedig wedi'i olewu a'r pennau wedi'u capio.
Oherwydd bod y gweithrediad yn cael ei reoli gan fesur yn hytrach na geometreg torrwr sefydlog, mae mireinio hefyd yn broses a ddefnyddir i ddod â casgen silindr treuliedig yn ôl i'r fanyleb - mantais nad oes unrhyw dyllu arall-mae llwybr gorffen yn ei gynnig i'r un graddau.
Sut mae'r Eger Gorffenedig yn Edrych
Mae dwy nodwedd yn gwahaniaethu turio hogi o bob dewis arall, ac mae'r ddau yn swyddogaethol.
Croes{0}}linell, nid drych.Mae'r rhigolau 30-45 gradd yn gweithredu fel cronfa olew wedi'i ddosbarthu ar hyd y strôc gyfan. Nid yw morloi hydrolig yn rhedeg ar ddur sych; maent yn rhedeg ar ffilm olew, a'r croeslinelliad sy'n cynnal y ffilm honno dan lwyth ac ar gyflymder llithro isel.
Geometreg a reolir yn hytrach na dim ond garwedd isel.Mae crwnder, sythrwydd a rhyddid rhag tapr yn bwysig cymaint â Ra, oherwydd mae'n rhaid i sêl gadw cysylltiad cyfartal trwy'r strôc gyfan. Gall turio fesur yn dderbyniol o ran garwedd a dal i ollwng os yw'n hirgrwn neu'n dapro.
Un rhybudd sy'n werth ei nodi'n blaen, oherwydd dyma'r gwall manyleb mwyaf cyffredin yn y teulu cynnyrch hwn:nid yw turio llyfnach yn tyllu gwell yn awtomatig. Isod yn fras Ra 0.1 µm ni all yr wyneb ddal digon o iraid i gynnal y ffilm, felly mae ffrithiant a chodiad tymheredd rhedeg a gwisgo sêl yn cyflymu. Mae garwedd wyneb hefyd yn un rhif yn unig - Mae Ra yn gyfartaledd ac yn dweud dim am uchder brig na nodweddion dwyn yr wyneb, a dyna pam mae ceisiadau heriol yn nodi Rz ochr yn ochr â Ra, a Rpk, Rvk a Rmr lle mae'r system sêl yn sensitif.

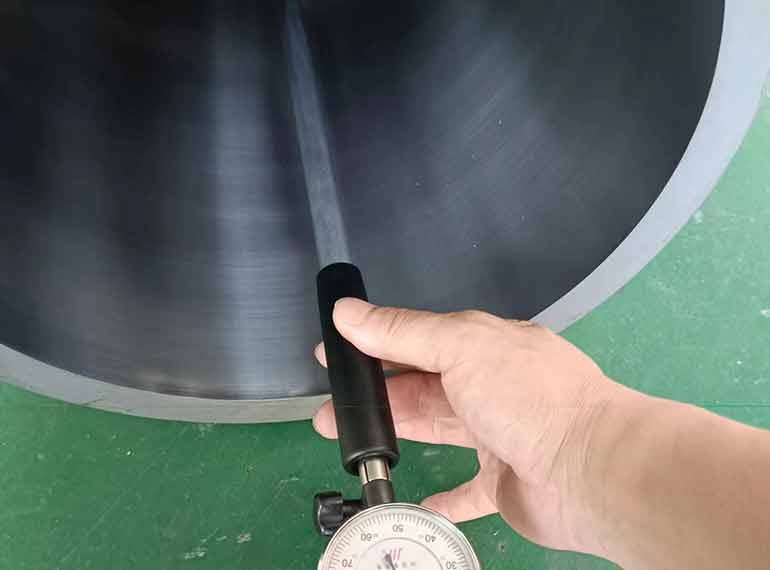

Sut i Wirio Ansawdd wrth Ddarparu
Diamedr tyllu- mesur yn erbyn y dosbarth goddefgarwch H8 penodedig ar sawl safle ar hyd y darn, nid ar un pwynt.
Garwedd wyneb- dilysu Ra gyda phrofwr garwedd cludadwy, a chadarnhau bod y llinell groes yn unffurf yn hytrach nag yn dameidiog.
Syth a thrwch wal- gwirio uniondeb yn erbyn y terfyn y cytunwyd arno a chadarnhau unffurfiaeth wal, sy'n dangos ansawdd y tiwb mam.
Archwiliad turio gweledol- chwilio am rwd, trin crafiadau a marciau hogi anwastad; dylai'r turio gael ei olewu'n unffurf wrth gyrraedd.
Dogfennaeth- cadarnhau bod tystysgrif prawf melin EN 10204 3.1 yn olrhain cyfansoddiad cemegol a phriodweddau mecanyddol i'r niferoedd gwres a nodir ar y tiwbiau.
Dilysiad trydydd parti- trefnu archwiliad cyn ei anfon lle mae'r rhaglen yn hollbwysig; mae'n llawer rhatach na gwrthod deunydd ar y safle.
Sut i Archebu Tiwbio Honed
Safon a gradd - er enghraifft EN 10305-1 E355, neu DIN 2391 ST52.3
Tiwb mam - wedi'i dynnu'n oer yn ddi-dor neu DOM
Diamedr y tu mewn, trwch wal a maint
Dosbarth goddefgarwch diflas - H8, H9, neu H7
Garwedd diflas a, lle bo'n berthnasol, Rz neu baramedrau arwyneb ychwanegol
Goddefgarwch a hyd sythrwydd (sefydlog neu ar hap)
Gorffeniad diwedd ac unrhyw ofyniad cotio neu amddiffyn
Math o sêl ac amodau dyletswydd - pwysedd, cyflymder llithro, hylif a thymheredd
Dogfennaeth a chwmpas arolygu - trydydd parti
Eitemau 4, 5 ac 8 yw'r rhai sy'n cael eu hepgor amlaf, a nhw yw'r union dri sy'n pennu a yw'r tiwb yn gweithio gyda'ch sêl. Nodwch nhw ar y cam ymholi a bydd y dyfynbris yn cyfateb i'r lluniad y tro cyntaf.
Prawf ac arolygu
FAQ
Beth yw tiwbiau hogi?
Tiwb dur trachywir y mae ei dyllu wedi'i orffen trwy hogi i oddefgarwch ISO H8 a Ra 0.2-0.4 µm gydag arwyneb croeslinelliad, wedi'i gyflenwi'n barod i'w ddefnyddio fel casgen silindr hydrolig neu niwmatig.
A yw tiwbiau hogi yr un peth â thiwb hogi?
Ydy - mae'r ddau derm yn disgrifio'r un cynnyrch, ac mae'r ddau yn ddefnydd safonol gan y diwydiant. Mewn cyferbyniad, mae pibell fel arfer yn cael ei nodi gan dwll enwol ac amserlen, felly mae "pibell honed" yn ddefnydd masnach llac yn hytrach na disgrifiad manwl gywir.
Beth yw'r gwahaniaeth rhwng tiwbiau hogi a thiwb DOM?
Tiwb mam yw tiwb DOM: wedi'i dynnu dros fandrel ar gyfer crynhoad ac arwyneb da, ond heb ei ddal i oddefgarwch turio hydrolig ac nid wedi'i hogi. Mae tiwbiau Honed wedi'u gorffen ar y turio a gellir eu cydosod yn uniongyrchol.
O ba diwb sylfaen y mae wedi'i wneud?
Tiwb di-dor wedi'i dynnu'n oer (CDS) neu diwb DOM. Mae CDS yn darparu corff gwirioneddol ddi-dor a'r goddefiannau tynnaf; Mae DOM yn llwybr cost-effeithiol ar gyfer silindrau diwydiannol cyffredinol.
Pa oddefgarwch a gorffeniad wyneb y gallaf ei nodi?
H8 fel safon, H9 ar gael a H7 yn gyraeddadwy ar gais; Ra 0.2–0.4 µm gyda deor croes 30–45 gradd; uniondeb fel arfer o fewn 0.5 mm/m; hyd hyd at 12 m.
Pam fod gan y turio batrwm deor croes?
Mae'n cadw ffilm iraid rhwng y turio a'r sêl piston, gan gefnogi iro hydrodynamig a lleihau ffrithiant a llithro-ffon. Mae'n arwyneb swyddogaethol bwriadol, nid yn ddiffyg.
Sut mae gwirio ansawdd pan fydd y deunydd yn cyrraedd?
Gwiriwch y diamedr turio yn erbyn y dosbarth goddefiant ar sawl pwynt, gwiriwch garwedd a thraws-unffurfiaeth deor, mesurwch uniondeb a thrwch wal, archwiliwch y turio'n weledol, a chadarnhewch fod y dystysgrif EN 10204 3.1 yn cyfateb i'r rhifau gwres.
Angen Tiwbio Honed ar gyfer Prosiect Silindr?
Anfonwch eich maint turio, math tiwb mam, gradd, dosbarth goddefgarwch a math sêl - atom bydd ein tîm technegol yn cadarnhau'r fanyleb ac yn dychwelyd dyfynbris gydag amser arweiniol o fewn 24 awr.Cysylltwch â GNEE heddiw.
Crynodeb
Nid yw tiwbiau honed yn radd dur nac yn gategori o bibell - mae'n fanyleb orffen a gymhwysir i diwb di-dor neu fam DOM wedi'i dynnu'n oer, ac mae ei werth yn gorwedd yn gyfan gwbl yn y turio: goddefgarwch ISO H8, Ra 0.2–0.4 µm, deor croes 30–45 gradd sy'n cynnal y ffilm iraid, a geometreg yn ddigon manwl gywir i'w rhedeg yn erbyn piston yn uniongyrchol heb ei selio ymhellach. Dyma'r deunydd casgen safonol ar gyfer silindrau hydrolig a niwmatig ar draws offer symudol, diwydiannol ac amaethyddol, a dyma'r deunydd o ddewis ar gyfer atgyweirio silindrau oherwydd bod honing yn cywiro tapr ac allan-o-gron yn ogystal â garwedd arwyneb. Nodwch y dosbarth goddefgarwch, y paramedrau arwyneb a'r math o sêl gyda'r ymholiad, a bydd y tiwb a gewch yn cyd-fynd â'r silindr rydych chi'n ei adeiladu.
